根据该家用中央空调的规划，可以将家用中央空调的安装分为管路加工敷设、室内机的安装以及室外机的安装及调试四大部分。

一、家用中央空调壁挂式室内机的安装方法

1.家用中央空调壁挂式固定挂板的安装方法

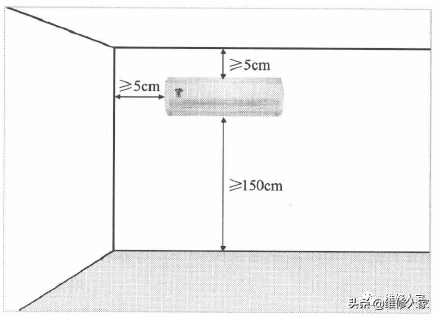

安装室内机前，需要确定室内机安装位置时，以壁挂式中央空调室内机为例，在对壁挂式中央空调室内机进行安装中，应确保室内机距屋顶的距离为5cm以上，左右与墙壁或物体之间的距离应当在5cm以上，距离地面的距离应当在150cm以上。

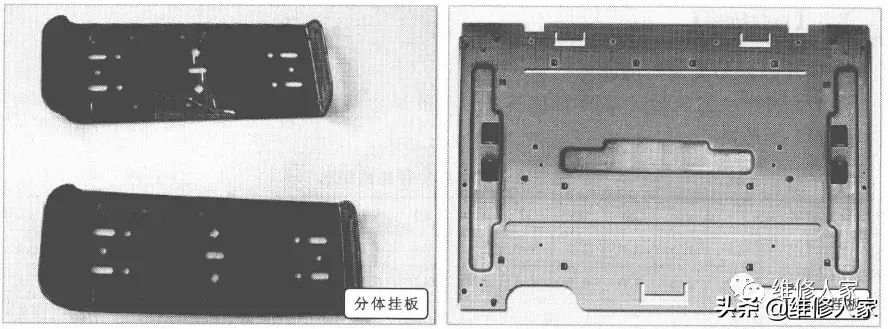

确定好室内机的安装位置后，首先需要对固定挂板进行安装。固定挂板通常可 以分为整体挂板和分体挂板两种，虽然形式不同，但其安装方法相似。

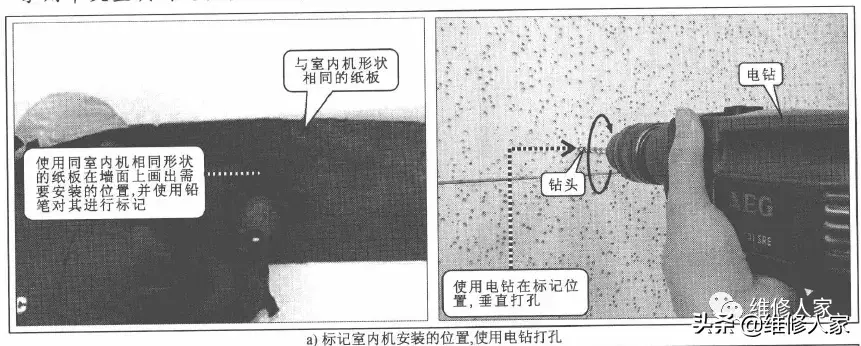

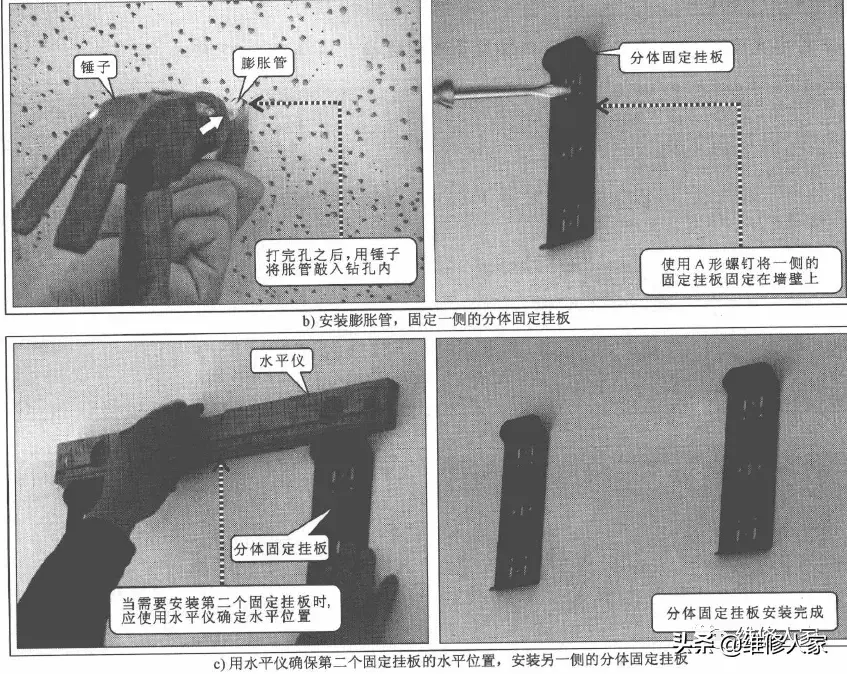

家用中央空调固定挂板的安装方法如图所示。

2.家用中央空调壁挂式室内机的安装与管路的连接

当固定挂板安装完成后，应对家用中央空调壁挂式室内机进行安装。在将家用中央空调安装在墙壁上之前，应当将室内管路与家用中央空调壁挂式室内机上的管路进行连接。

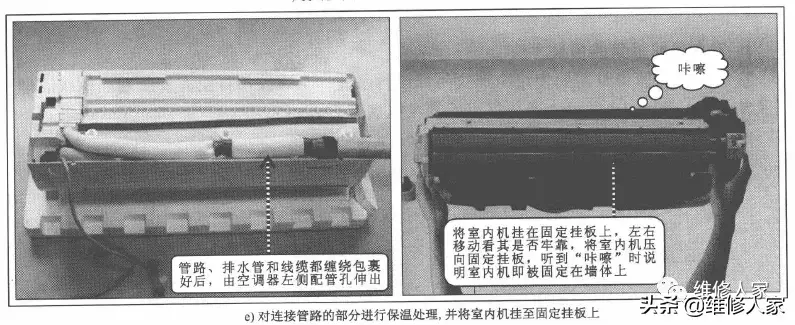

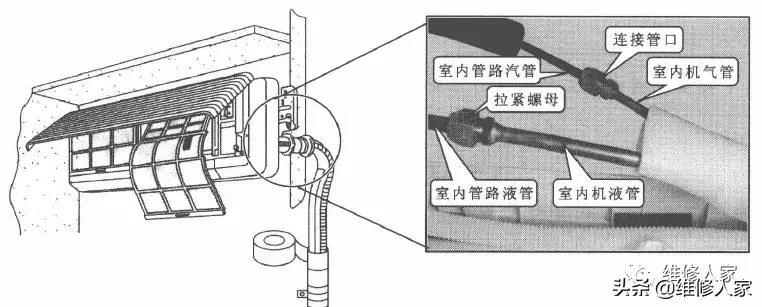

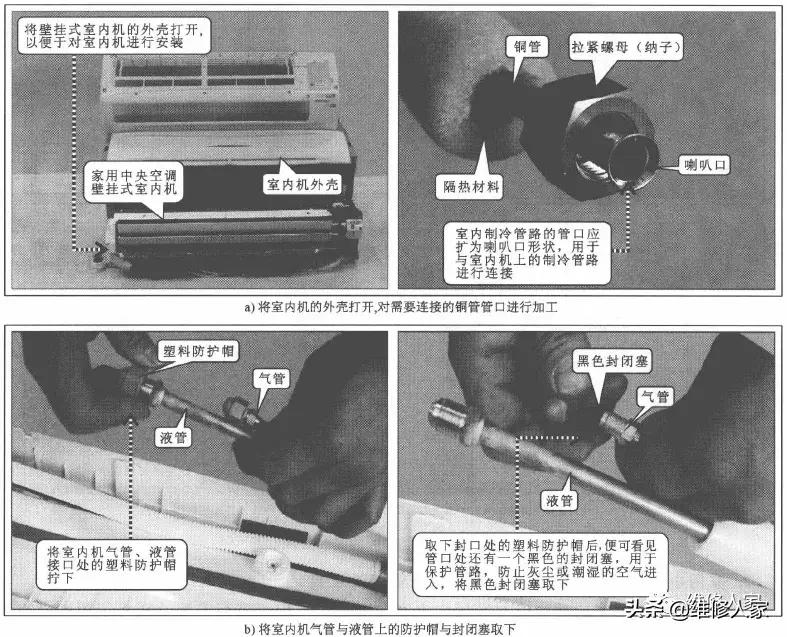

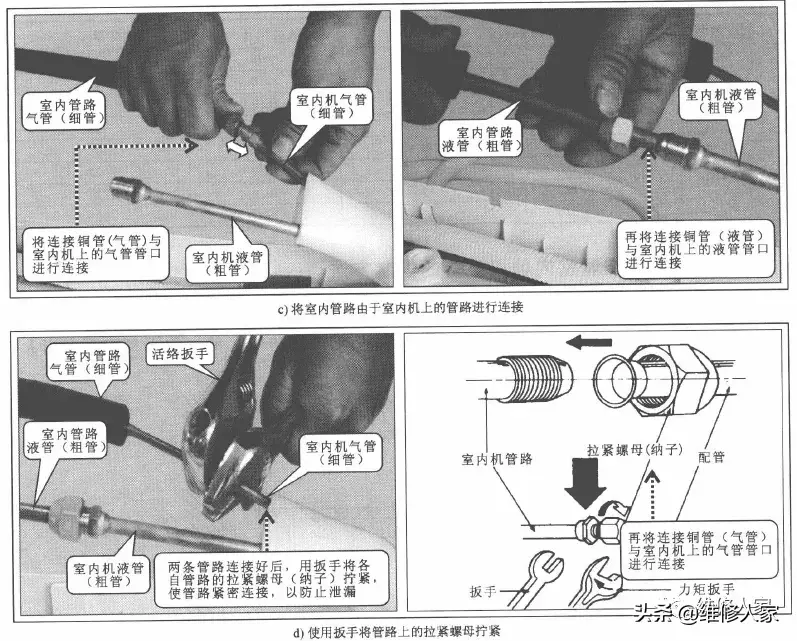

家用中央空调壁挂式室内机的安装与管路的连接方法如图所示。

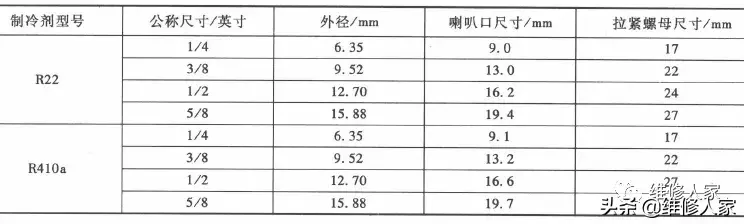

配管喇叭口的扩管尺寸与拉紧螺母的尺寸见下表所列。

二、家用中央空调室内风机盘管的安装方法

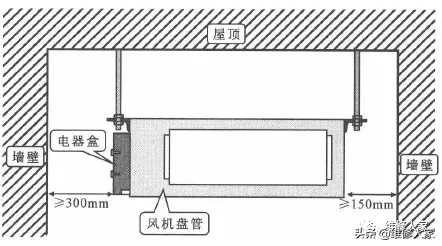

在对家用中央空调室内风机盘管进行安装时，首先应当确定风机盘管安装的位置，风机盘管的电器盒与墙面之间的距离应当大于30cm,另一侧距离墙面应当大于 15cm,风机盘管的吊装高度可以根据房屋高度进行调节。

1.室内风机盘管的吊装方法

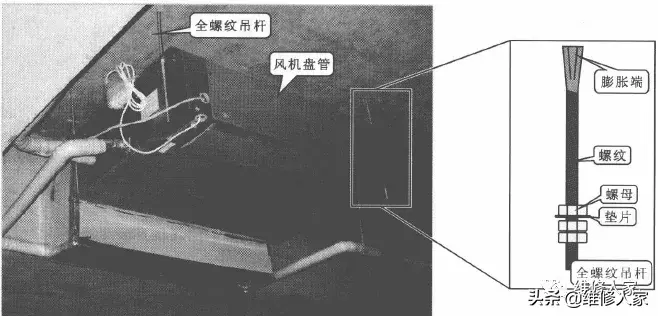

室内风机盘管通常需要使用全螺纹吊杆进行吊装，全螺纹吊杆上有膨胀端、螺纹、螺母以及垫片等。

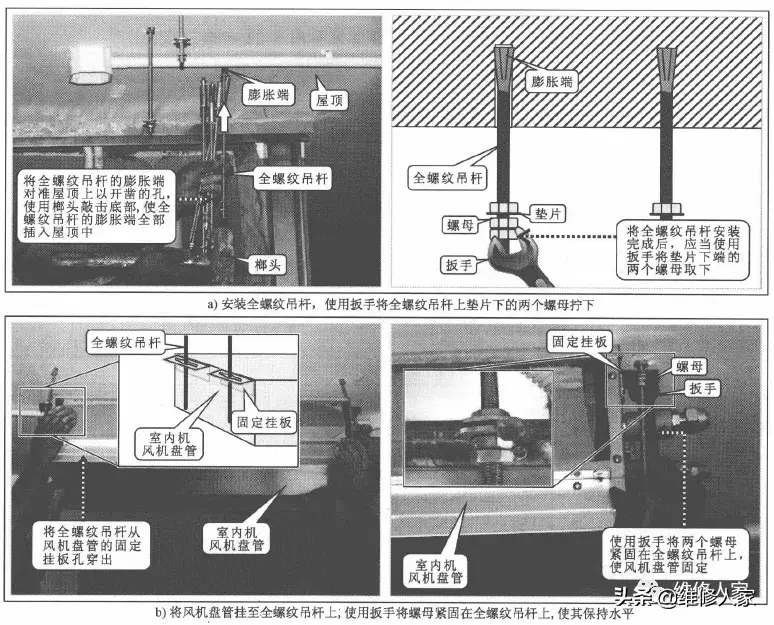

家用中央空调风机盘管室内机的安装如图所示。

2.家用中央空调风机盘管式室内机管路的连接

下图所示为家用中央空调风机盘管与室内管路连接完成的效果图。应当将室内管路中的液管连接至风机盘管机的液管连接口，室内管路中的气管连接至风机盘管机的气管连接口，室内管路中的排水管连接风机盘管机的排水孔。

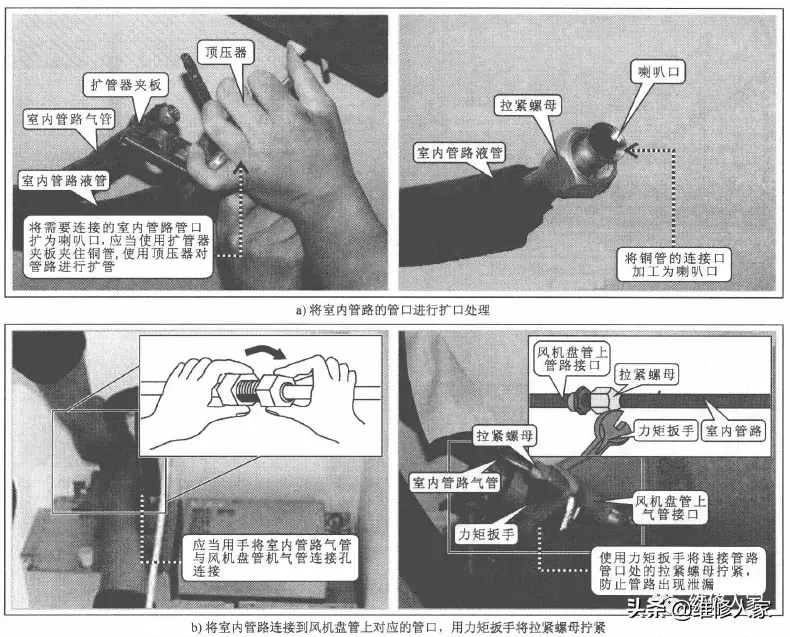

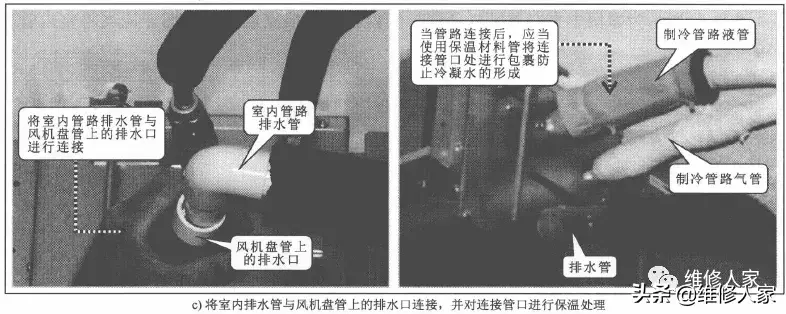

家用中央空调风机盘管式室内机管路的连接安装如下图所示。

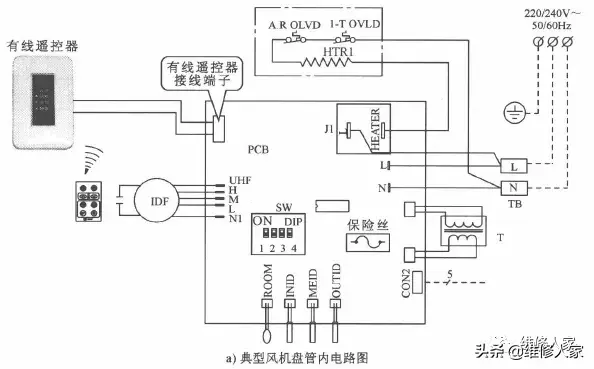

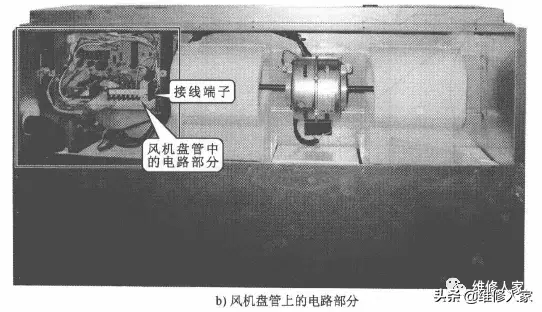

当风机盘管室内机的管路系统安装完成后，应当对其供电电路以及控制电路进行连接, 如图所示。
